Компрессор 536.3509004 (АВТОДИЗЕЛЬ)

Компрессор 536.3509004 МАЗ, УРАЛ дв.ЯМЗ-536 (2 цилин.) жид.охлаж. без шкива 270л/мин.(АВТОДИЗЕЛЬ)

Информация: с декабря 2017 года на двигателях семейства ЯМЗ-530 для повышения надежности подвода масла к компрессору пневматического тормоза (КПТ) вместо трубки подвода масла к КПТ, применен внутренний подвод масла, через специальные каналы в корпусе шестерен и корпусе КПТ. Уплотнение соединения канала в корпусе шестерен и КПТ осуществляется резиновым кольцом входящим в состав КПТ (поз. 1) Материал уплотнительного кольца масляного канала MVQ.

Размерность:

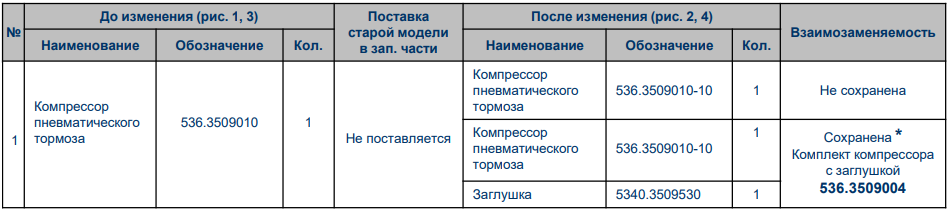

При ремонте двигателей выпуска до декабря 2017 года заменой КПТ, использовать КПТ 536.3509010-10 и заглушку 5340.3509530.

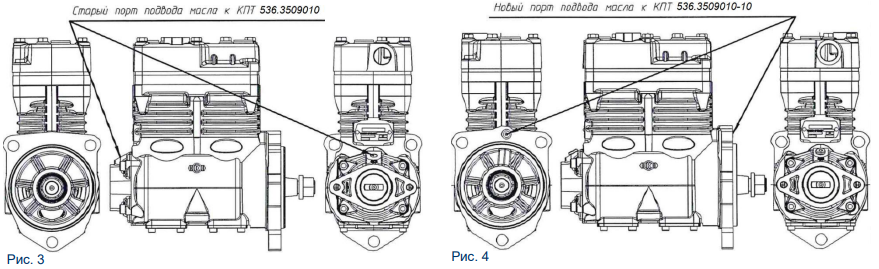

Применение компрессора пневматического тормоза с внутренним подводом масла взамен компрессора пневматического тормоза с подводом масла через трубку на двигателях семейства ЯМЗ-530.

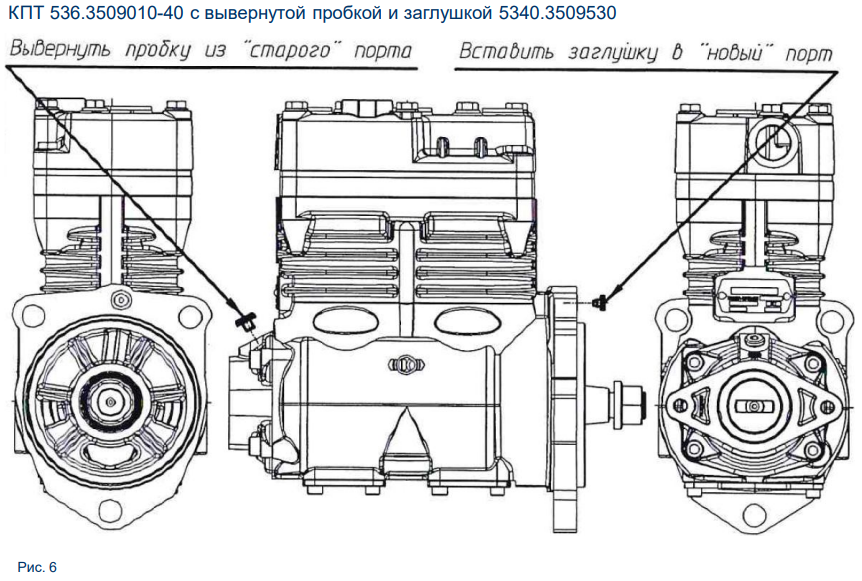

* При использовании КПТ с заглушкой необходимо: 1. Из старого масляного порта КПТ вывернуть пробку (пробка представляет собой винт либо болт), 2. В новый масляный порт КПТ вставить до упора заглушку (заглушка представляет собой резиновый «грибок») см. рис. 6.
